Fußgängerbrücke über die Saale zwischen Uichteritz und Leißling

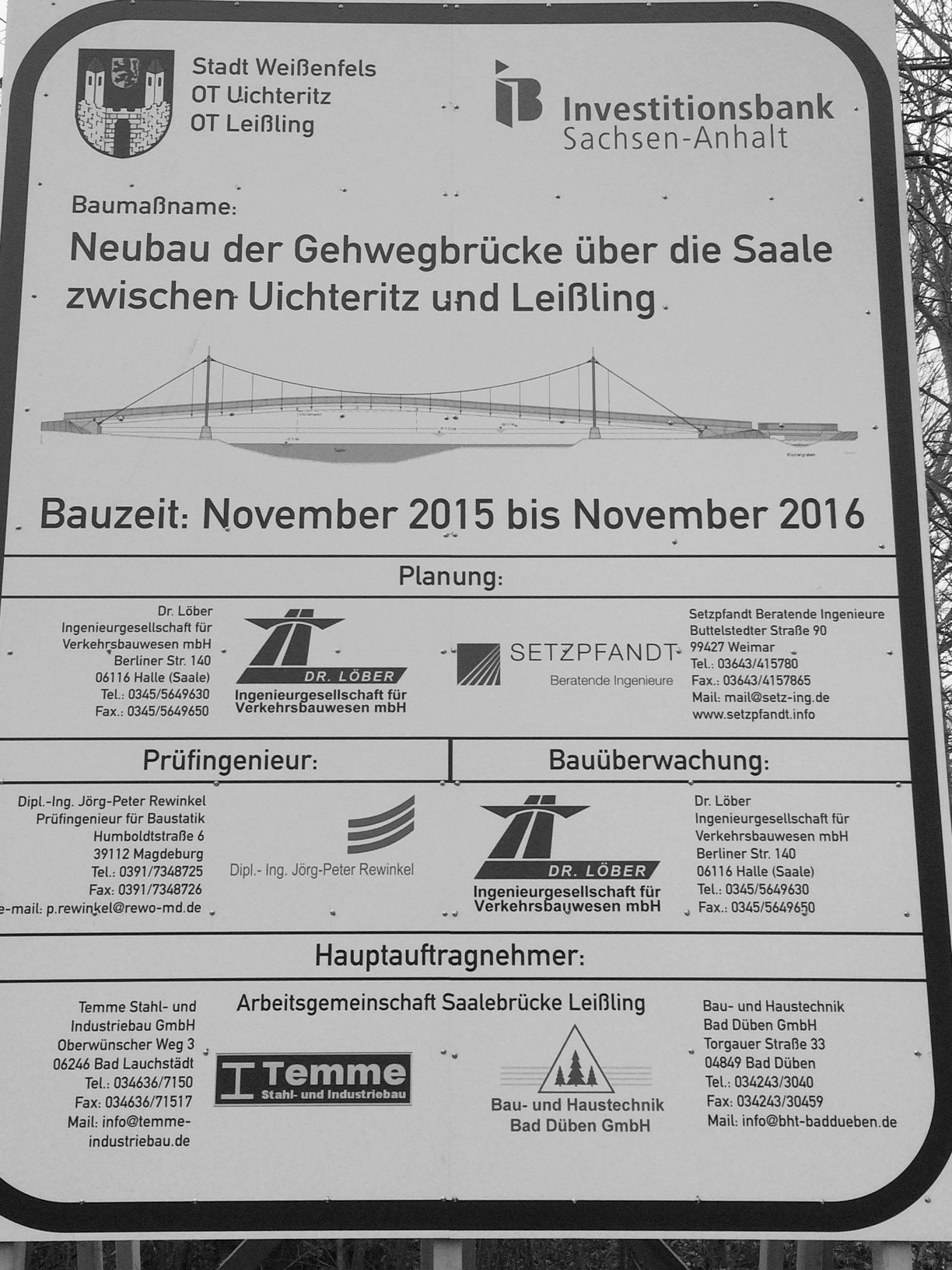

Bauschild

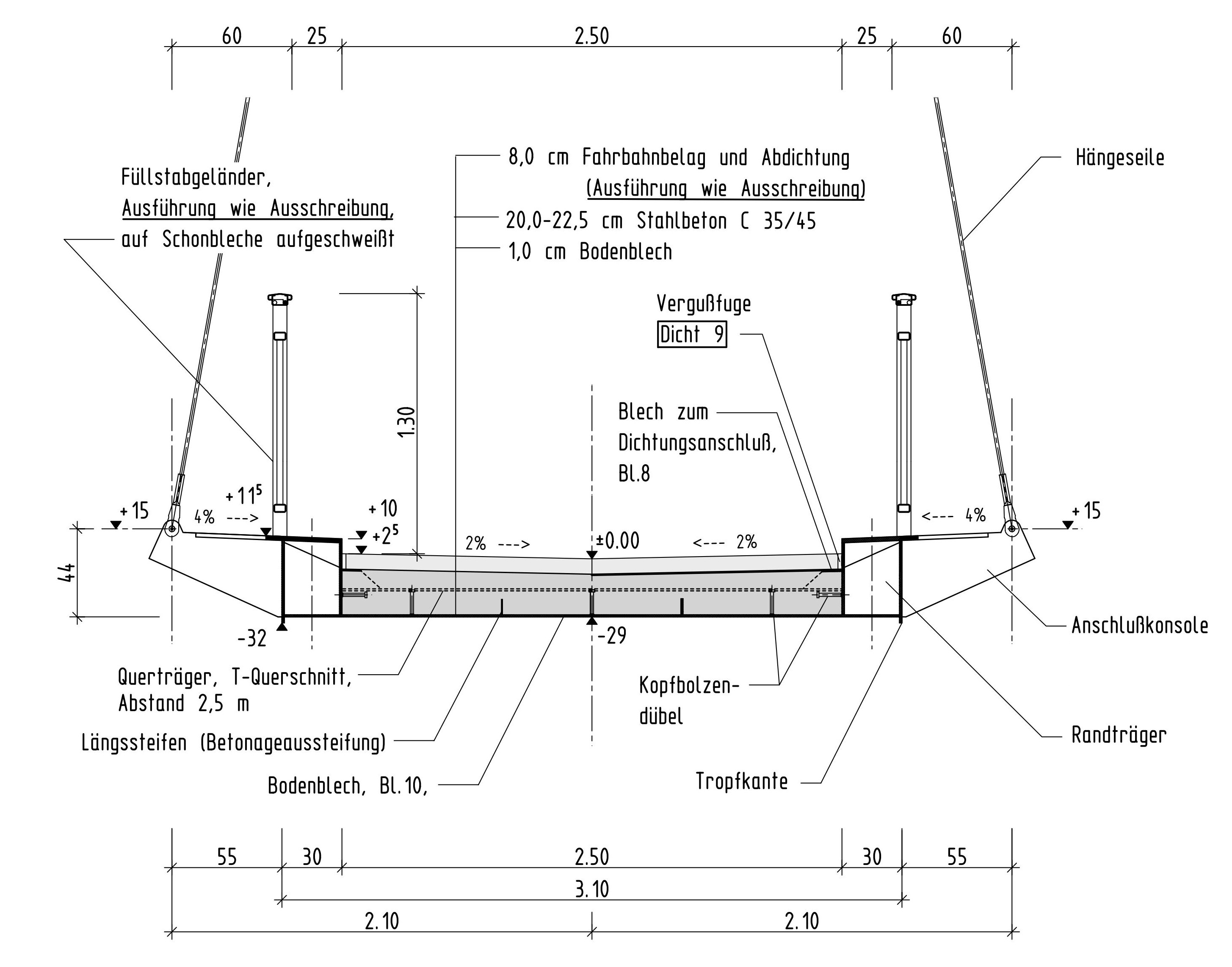

Querschnitt
Ansicht
Projektdaten:
Planungszeit:

2015 - 2016

Ausführungszeit:

2016

übernommene Leistungsphasen:

§ 43, Lph. 5,
§ 52, Lph. 4 und 5,
Entwurfsplanung für Sondervorschlag (geänderter Überbauquerschnitt, geänderte Gründung)
Baukosten: 2,2 Mio. € (Brutto)

Auftraggeber / Bauherr:

Stadt Weißenfels

Fotografen:

SETZPFANDT Beratende Ingenieure

Fußgängerbrücke über die Saale zwischen Uichteritz und Leißling

Fußgängerbrücke als Hängebrücke mit 2 Pylonen,

Überbau als Stahlverbund-Platte,

Stützweiten: 18,00 / 65,00 / 18,00 m,

Gesamtlänge: 101,00 m,

Breite zw. Geländern 3,00 m,

A-förmige Pylone ca. 13 m hoch,

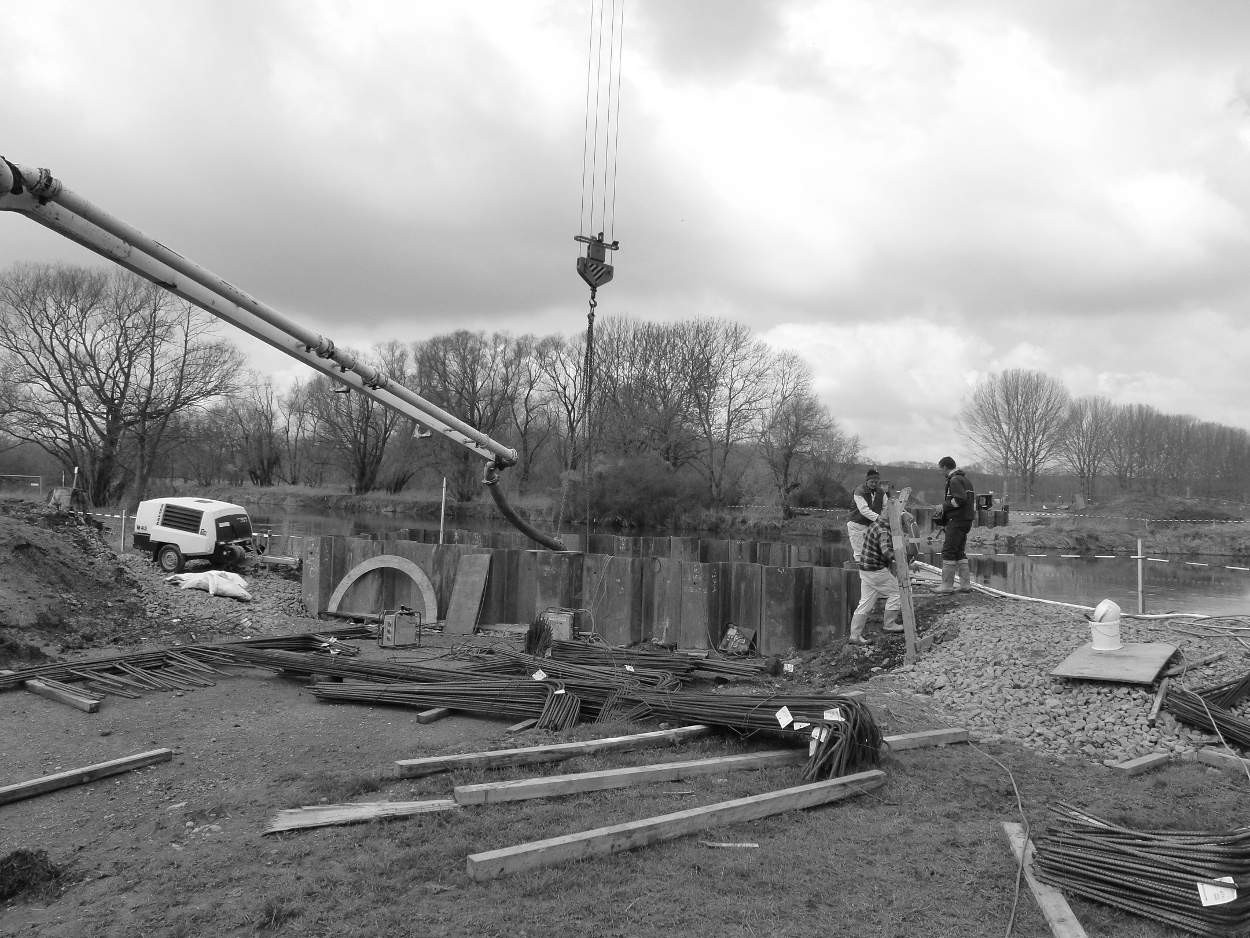

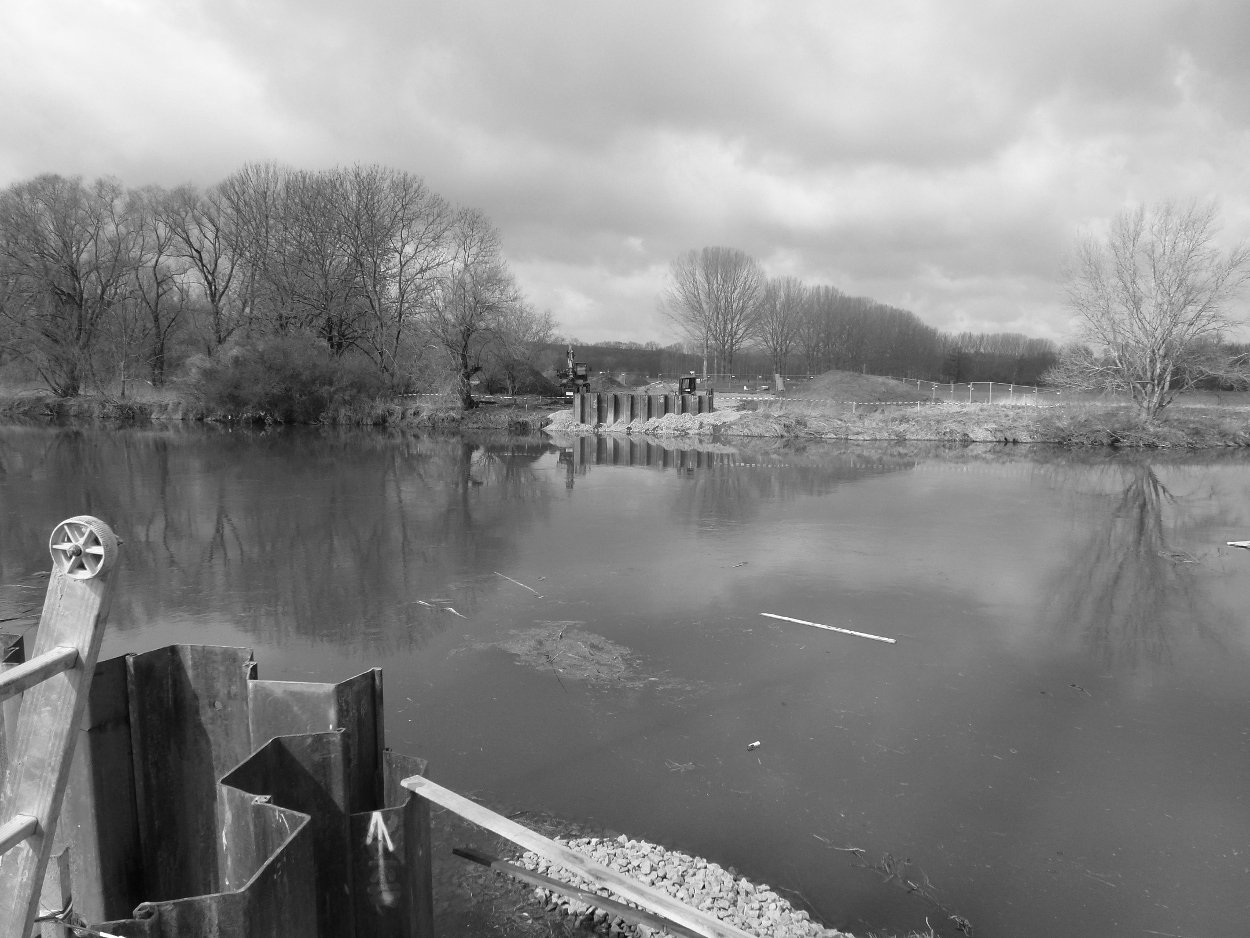

Tiefgründung auf Großbohrpfählen bzw. auf Stahlspundwänden
